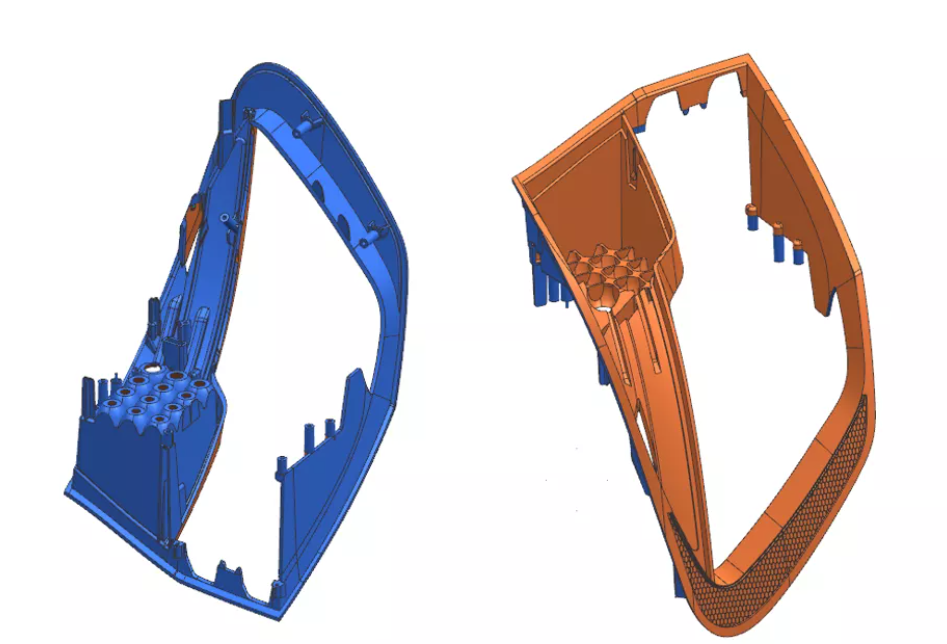

汽車模具難度在所有模具中的還是偏復雜的，而車燈模具在汽車模具中也是加工精度和難度偏高的一種，今天給大家分享一款汽車車燈，如何拆內行位鑲件？

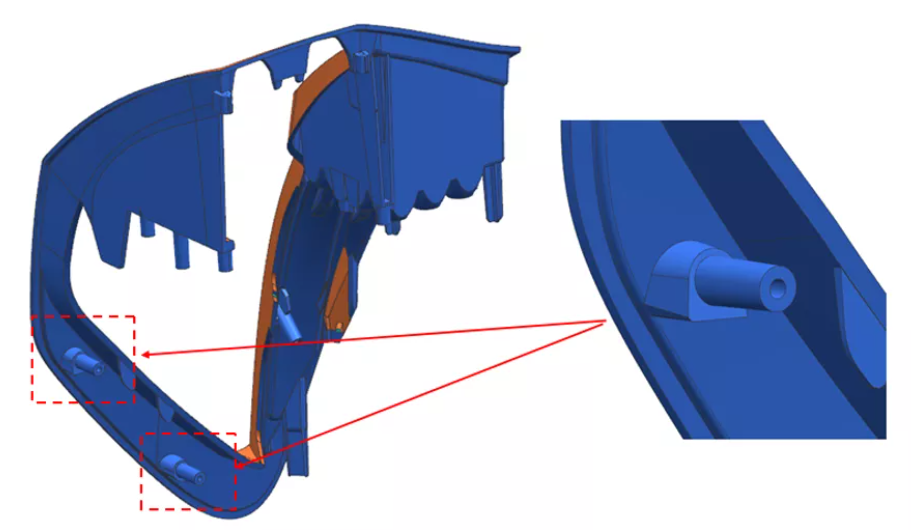

1.下圖箭頭所示是是要拆內行位的區域，如下圖所示。

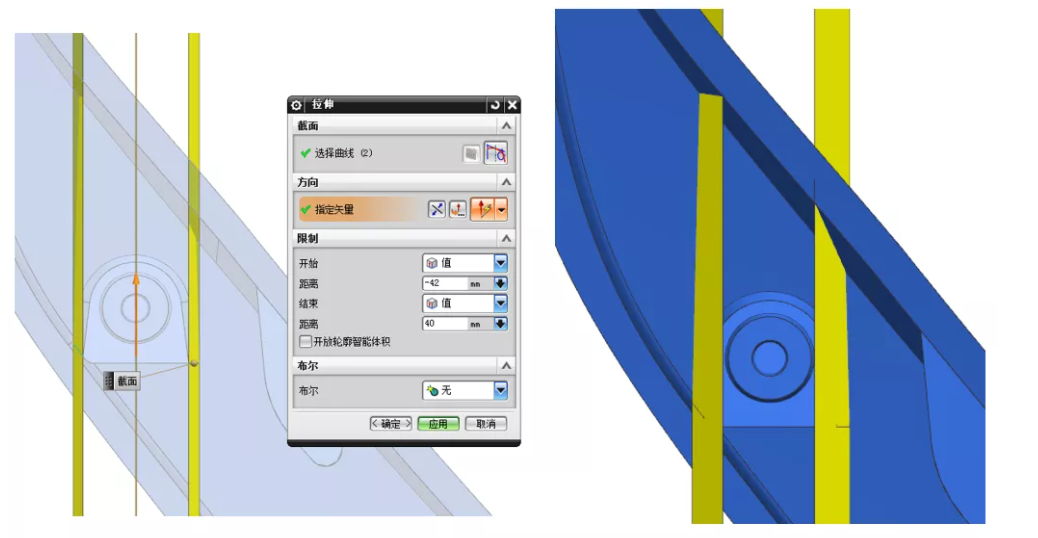

2.【拉伸】倒扣區域的邊沿線，方便我們區分內行位鑲件做在哪些區域，如下圖所示。

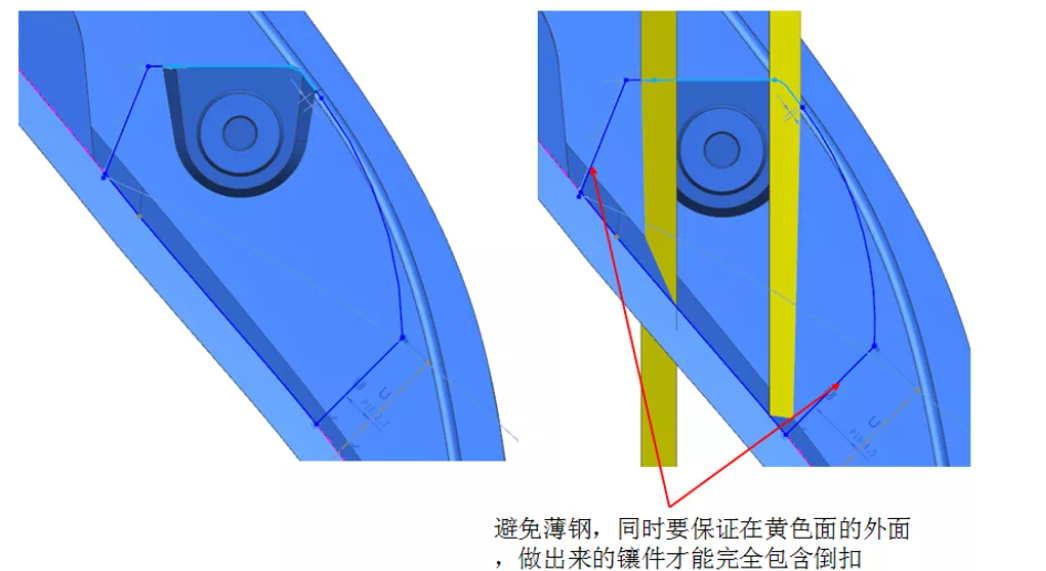

3.以ZC -XC為草圖平面，做出內行位鑲件的輪廓線，我們要理解箭頭所示的輪廓線為什么要這樣做（難點），如下圖所示。

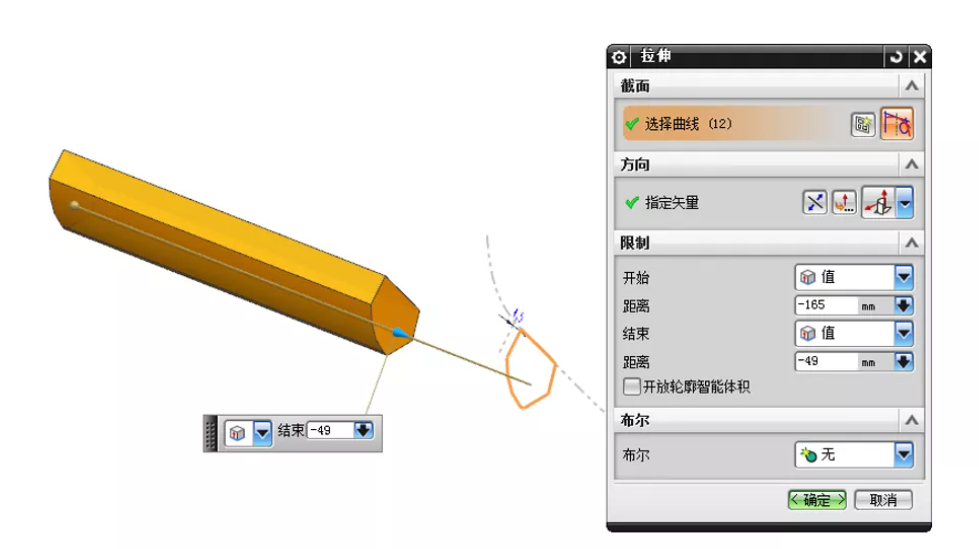

4.【拉伸】草圖曲線，做出行位鑲件假體，如下圖所示。

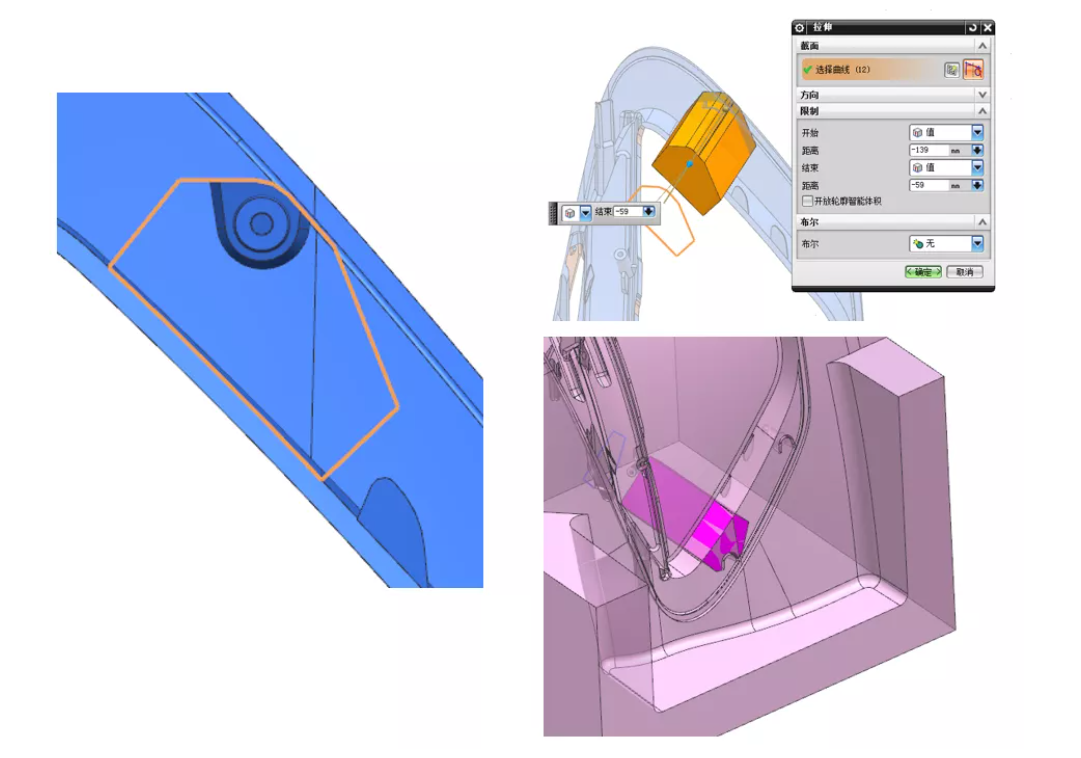

5.【簡單干涉】內行位鑲件假體和模仁，做出內行位鑲件，如下圖所示。
6.我們用同樣的方法做出另外一處的行位鑲件。
